| Menşe yeri: | Çin |
|---|---|
| Marka adı: | YIGAN |
| Sertifika: | CE |
| Model numarası: | XF |
| Min sipariş miktarı: | 1 Takım |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Öncelikle filmde paketlenmiş, ve sonra dış ambalaj için tahta sandık ile güçlendirilmiş |
| Teslim süresi: | Ödemenizi aldıktan sonra 20 iş günü |
| Yetenek temini: | Ayda 10 set |
| Ürün adı: | kaynar kurutucu / akışkan yataklı kurutucu | kurutma şekli: | Yatay |
|---|---|---|---|
| Kurutma Tipi: | Sürekli | Malzeme: | granüller, toz |
| tozlama tipi: | torba filtre, siklon | Uygulama: | Kapalı |
| Vurgulamak: | akışkan yataklı ekipman,fbd kurutucu |
||

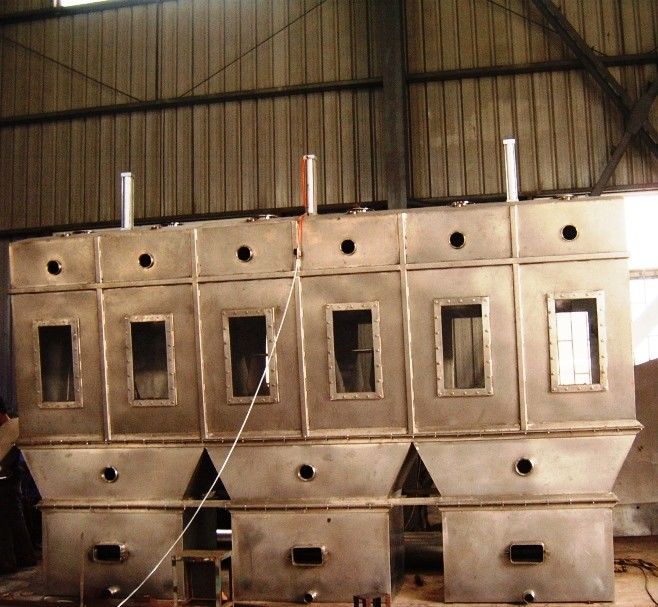

XF serisi Yatay Kutu Şekli Sürekli Tip Akışkan Yataklı Kurutucu
Açıklama

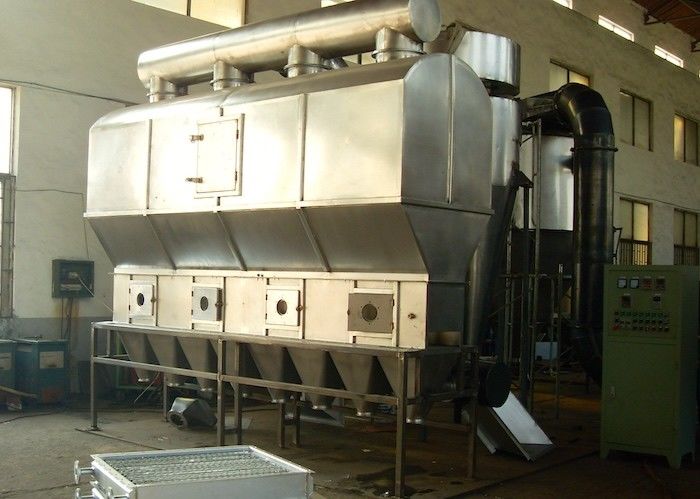

XF series Horizontal Box Shape Continuous Type Fluid Bed Dryer consists of air filter, heater, fluidized-bed main machine, feeder, cyclone separator, bag filter, high-pressure centrifuge fan and operation platform. XF serisi Yatay Kutu Şekli Sürekli Tip Akışkan Yataklı Kurutucu hava filtresi, ısıtıcı, akışkan yataklı ana makine, besleyici, siklon ayırıcı, torba filtre, yüksek basınçlı santrifüj fan ve çalışma platformundan oluşur. Because the properties of raw materials different, when equip the dust removing equipment, we should consider practical needs. Hammaddelerin özellikleri farklı olduğundan, toz giderme ekipmanını donatırken pratik ihtiyaçları göz önünde bulundurmalıyız. We can select cyclone separator and cloth bag duster at the same time or one of them. Siklon ayırıcı ve bez torba tozunu aynı anda veya bunlardan birini seçebiliriz. generally speaking, select cyclone separator only for raw material that is large in specific gravity but cloth bag filter for powder or small granules that is light in specific gravity. genel olarak konuşursak, sadece özgül ağırlıkta büyük olan hammadde için siklon ayırıcıyı seçin, ancak toz veya özgül ağırlıkta hafif olan küçük granüller için bez torba filtresi. Meanwhile air feeding device and belt conveyor for selection. Bu arada hava besleme cihazı ve seçim için bantlı konveyör.
Uygulama
30 yıl boyunca sürekli iyileştirme yoluyla, XF serisi Yatay Kutu Şekli Sürekli Tip Akışkan Yataklı Kurutucu, ilaç, kimyasallar, gıda maddeleri, tahıl işleme vb.Alanlarında yaygın olarak uygulanmaktadır. Örneğin, dökme farmasötikler, granül patentli ilaçlar, müstahzarlar, yem, plastik reçine vb. Granül çapı 0.1 ila 6mm arasında ve en iyisi 0.5 ila 3mm arasında olmalıdır.
Çalışma prensibi

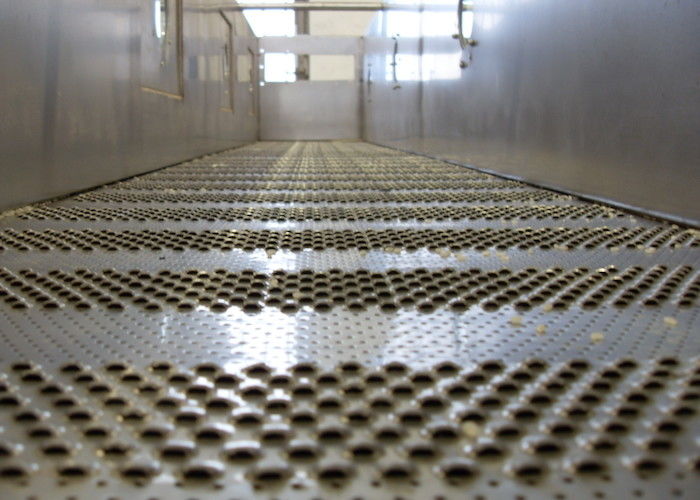

Clean&hot air enters into fluidization bed through distribution of valve plate. Temiz ve sıcak hava, valf plakasının dağıtılmasıyla akışkanlaştırma yatağına girer. Wet material fed from feeder will be formed a fluidization state by hot air(jumping with the bed like boiling water),so it is called fluidizing dryer. Besleyiciden beslenen ıslak malzeme sıcak hava ile (yatak ile kaynar su gibi zıplayarak) bir akışkanlaştırma durumu oluşturulacaktır, bu nedenle akışkanlaştırıcı kurutucu denir. Because of the wide contact between hot air and materials, the drying time is very short. Sıcak hava ve malzemeler arasındaki geniş temas nedeniyle kuruma süresi çok kısadır. air enters from one end of bed, through “boiling” several minutes, and then comes out automatically from the other end. hava yatağın bir ucundan birkaç dakika “kaynama” yoluyla girer ve diğer uçtan otomatik olarak çıkar. The dryer is also applicable for thermal sensitive material as a result of very short drying time and lowe temperature of material proper. Kurutucu ayrıca, çok kısa kuruma süresi ve malzemenin düşük sıcaklığının uygun olması nedeniyle termal duyarlı malzeme için de geçerlidir.
Avantajları
Automatic production can be realized. Otomatik üretim gerçekleştirilebilir. continuous drying equipment. sürekli kurutma ekipmanı. quick drying speed, low in drying temperature. hızlı kurutma hızı, düşük kurutma sıcaklığı. It can guarantee the quality of products. Ürünlerin kalitesini garanti edebilir.
Kurulum açıklaması
Fluidizing bed, cyclone separator and bag filter should be placed on the flat concrete ground, and no foundation screws needed. Akışkanlaştırıcı yatak, siklon ayırıcı ve torba filtre düz beton zemine yerleştirilmeli ve temel vidasına ihtiyaç duyulmamalıdır. The fan with under frame and foundation screws may be installed indoor or outdoor. Alt çerçeveli ve temel vidalı fan iç veya dış mekanlara monte edilebilir. The plan can be adjusted slightly in accordance with the practical conditions. Plan, pratik koşullara göre biraz ayarlanabilir.
Hava borusu sisteminde kurutma verimliliği üzerindeki etkiden kaçınmak için hava sızıntısı olmamalıdır.
Teknik parametreler
| model | XF0.25-1 (XF10) | XF0.25-2 (XF20) | XF0.25-3 (XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Yatak tabakası alanı (m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Kurutma kapasitesi (kgh2o / h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| Fan gücü (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Hava sıcaklığı (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. Tem. of raw material(℃) hammadde (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Genel boyutları (ana çerçeve) U × G × Y (m) |
1 x 0.6 x 3.35 | 2 x 0.6 x 3.35 | 4 x 0.6 x 3.35 | 6 x 0.6 x 3.35 | 2 x 0.70 x 3.4 | 4 x 0.7 x 3.4 | 6 x 0.7 x 3.4 | 8 x 0.7 x 3.4 |
10 x 0.7 x 3.4 |
4 x 1 x 3.58 |
6 x 1 x 3.58 |
| İşgal alanı (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| model |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Yatak tabakası alanı (m2) | 2.0 | 3.0 | 4,0 | 5.0 | 6 | 7 | 8 | 9.0 |
| Kurutma kapasitesi (kgh2o / h) | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Fan gücü (kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Hava sıcaklığı (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. Tem. of raw material(℃) hammadde (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Genel boyutları (ana çerçeve) U × G × Y (m) |
4 x 1.2 x 4.1 | 6 x 1.2 x 4.1 | 8 x 1.2 x 4.1 | 10 x 1.2 x 4.1 | 12 x 1.2 x 4.1 |
12 x 1.2 x 4.1 |
16 x 1.2 x 4.1 |
18 x 1.2 x 4.1 |
| İşgal alanı (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOT: Kurutma kapasitesi, kuru erik kristalinin sırasıyla% 20 ve% 5'inin birincil ve nihai nem içeriğine göre ölçülür ve 130 at 'da hava giriş sıcaklığı.
